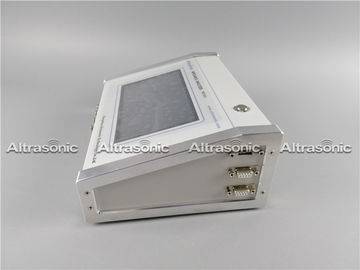

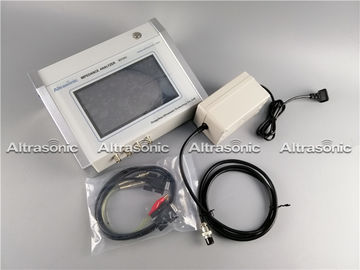

Grand analyseur ultrasonique de klaxon de la plage de fréquence 1-3Mhz pour l'essai de fréquence de Sonotrode

Grand plus nouvel analyseur précis de klaxon d'appareil de mesure de la plage de fréquence 1-3Mhz pour l'essai de fréquence de Sonotrode

Spécifications :

Description :

L'analyseur ultrasonique HS520A est conjointement développé par le département d'automation de l'université de la Chine Tsinghua et l'académie des sciences chinoise. Il était très utilisé dans la détection des dispositifs et de l'équipement ultrasoniques piézoélectriques des solutions intégrées.

HS520A, rivalisant avec HS70A-P (ordinateur) et HS70A-D (à bord de la version d'affichage), c'est une nouvelle génération d'analyseur ultrasonique de composants qui a basé sur la combinaison des avantages des dispositifs précédents.

Les caractéristiques sont comme suivant :

• Grand écran, contact pleine page, faisant au HS520A l'expérience d'opération de les deux HS70A-P (version d'ordinateur), et pas encombrant avec un sens d'opération machine.

2. Compte sur la capacité informatique de nouveau processeur puissant de BRAS, exactitude de mesure de HS520A est beaucoup plus haut que HS70A-D (avec la version d'affichage), peut réaliser le niveau de HS70A-P (version d'ordinateur).

• L'opération pleine page de contact est plus conviviale, n'a besoin plus de HS70A-D (propre version d'affichage) un grand nombre de boutons d'examen médical, de ce fait le fonctionnement des instruments devient extrêmement simple, la taille de production plus petite, allumeur et plus portatif.

4. Relier l'ordinateur pour fonctionner comme HS70V-P. Le logiciel est entièrement compatible, l'utilisateur ne sont plus au courant de l'opération de logiciel.

1. HS520A a été pris en considération les besoins de la chaîne de production automatisée opération dans le temps d'élaboration, réservés le 232interface l'interface avec de PLC communication et de communication d'E/S (l'entrée et sortie de rejeu)

6. L'opération de HS520A n'est plus basée sur le système de Windows, avec la capacité d'opération fiable à long terme dans la chaîne de production.

Graphiques de mesure et données

1. Introduction graphique

Le système montre « le graphique de cercle d'accès » + le « graphique de logarithme »

Graphique de cercle d'accès : la trajectoire de l'accès en fonction de la fréquence dans le système du même rang polaire.

Graphique de logarithme : la ligne rouge est la courbe de logarithme de l'amplitude d'impédance et la ligne bleue est la courbe de phase d'impédance.

Vous pouvez cliquer sur « LgZ/GB-F » pour montrer la courbe d'accès, la ligne rouge est la partie réelle d'accès, et la ligne bleue est la cloison imaginaire d'accès.

2. Description de paramètres :

Fs : fréquence de résonance

F1and F2 : Point de demi-puissance

Gmax : Conductibilité maximum

R1 : Impédance dynamique

Point de gel : Fréquence Antiresonant

Qm : Facteur de qualité mécanique

CT : Capacité

L1 : Inductance dynamique

C1 : Capacité dynamique

C0 : Capacité statique

Keff : Coefficient électromécanique efficace d'accouplement

La KP : Coefficient électromécanique plat d'accouplement

P.M. : La valeur de phase du point de fréquence de résonance

La ZM : Valeur minimum d'impédance

Fm : Fréquence minimum d'impédance

Application :

Céramique piézoélectrique, transducteurs, machines de nettoyage ultrasonique, machine de soudure en plastique ultrasonique, matériaux acoustiques et magnétostrictifs sous-marins, broyeur ultrasonique, atomisation ultrasonique, renversant le radar, le rangement ultrasonique, le phacoemulsification, les moteurs ultrasoniques, et tous autres dispositifs utilisés dans piézoélectrique et l'ultrason.
